*کلید حرارتی با دسته گردان برند NSC:

امن ترین و قابل اطمینان ترین راه حفاظت از الکتروموتورها، استفاده از کلید حرارتی با دسته گردان برند NSC میباشد.

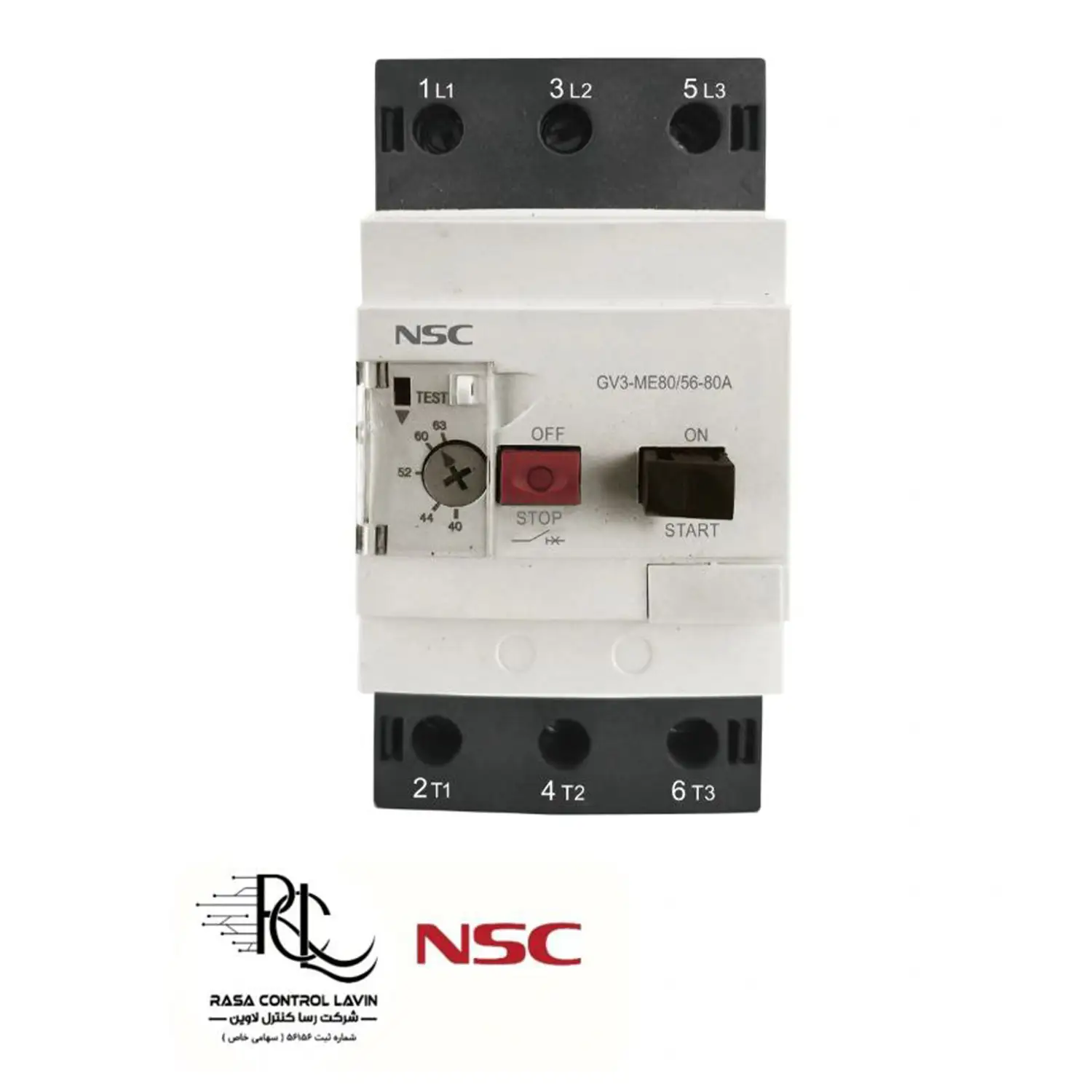

کلیدهای حرارتی، به شکل کنترل دستی و در دو مدل با دستهٔ گردان و یا دکمهٔ روشن و خاموش میباشند.
قطع‌کننده‌های مدار محافظ موتور یا کلید حرارتی (MPCB) یکی از تجهیزات مهم در حفاظت الکتریکی موتورهای صنعتی و تجاری هستند.
کلید حرارتی (Motor Protection Circuit Breaker یا MPCB) با دستهٔ گردان یک وسیلهٔ حفاظتی در مدارهای برق صنعتی است.

این محصول برای حفاظت از موتورهای الکتریکی در برابر اضافه بار، اتصال کوتاه و عدم تعادل فاز طراحی شده است.
این کلیدها به طور خاص برای حفاظت از موتورها بهینه شده‌اند و ویژگی‌هایی دارند که آنها را از سایر انواع کلیدهای حفاظتی متمایز میکند.

عملکرد و اجزای اصلی کلید حرارتی با دسته گردان:

» حفاظت اضافه بار (Overload Protection):
این نوع حفاظت، جریان اضافی که بیش از جریان نامی موتور است اما، به طور ناگهانی رخ نمیدهد را تشخیص میدهد.
(مثلاً گیر کردن موتور یا افزایش بار مکانیکی)
کلید حرارتی با استفاده از یک عنصر حرارتی (معمولاً یک نوار بی متال) که با عبور جریان گرم میشود، عمل میکند.
اگر جریان از یک مقدار مشخص (قابل تنظیم) فراتر رود، نوار بی متال خم شده و مکانیزم قطع کلید را فعال میکند.

» حفاظت اتصال کوتاه (Short Circuit Protection):
این حفاظت برای قطع سریع مدار در صورت وقوع اتصال کوتاه (جریان بسیار بالا و ناگهانی) طراحی شده است.
در کلیدهای حرارتی، این حفاظت معمولاً توسط یک رلهٔ الکترومغناطیسی (سیم‌پیچ) انجام میشود.

این کلید، در صورت عبور جریان بسیار زیاد، به سرعت عمل کرده و کلید را قطع میکند.

» حفاظت عدم تعادل فاز (Phase Unbalance Protection):
در برخی مدل‌های پیشرفته‌تر، کلید حرارتی میتواند عدم تعادل جریان بین فازها را تشخیص دهد.
عدم تعادل فاز میتواند باعث گرم شدن بیش از حد موتور و آسیب دیدن آن شود.

*ویژگی‌های کلید حرارتی با دسته گردان برند NSC:

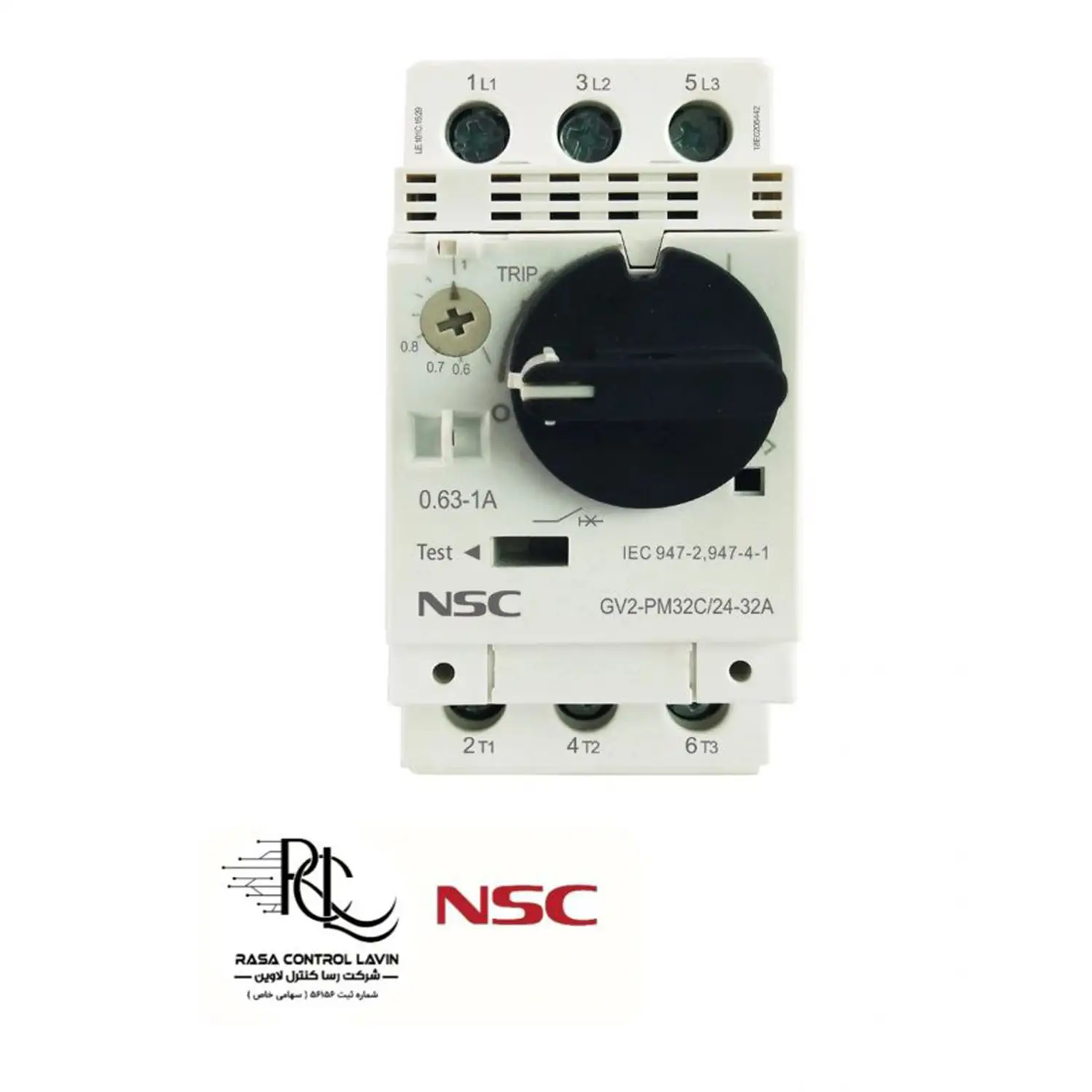

» دستهٔ گردان (Rotary Handle):
دستهٔ گردان این کلیدها امکان قطع و وصل دستی مدار را فراهم میکند.
این دسته‌ها معمولاً دارای نشانگرهای موقعیت (ON/OFF/TRIPPED) هستند که وضعیت کلید را نشان میدهند.
طراحی گردان، عملکرد آسان و ایمن را تضمین میکند و امکان قفل کردن کلید در حالت قطع (برای تعمیرات و نگهداری) را فراهم میسازد.

» قابلیت تنظیم جریان (Adjustable Current Setting):
کلیدهای حرارتی معمولاً دارای یک پیچ تنظیم جریان هستند که به کاربر اجازه میدهد جریان نامی کلید را با جریان نامی موتور مطابقت دهد.
این قابلیت امکان استفاده از یک کلید حرارتی برای موتورهای مختلف با جریان‌های متفاوت را فراهم میکند.

» نشانگر خطا (Trip Indication):
این نشانگر وضعیت قطع شدن کلید در اثر خطا (اضافه بار یا اتصال کوتاه) را نشان میدهد.
این ویژگی به تکنسین‌ها کمک میکند تا به سرعت علت قطع شدن مدار را تشخیص دهند.

» کنتاکت‌های کمکی (Auxiliary Contacts):
برخی از کلیدهای حرارتی دارای کنتاکت‌های کمکی هستند که میتوانند برای اهداف مختلفی مانند خطا، اتصال به سیستم‌های کنترل و مانیتورینگ استفاده شوند.

» عملکرد تست (Test Function):
برخی مدل‌ها دارای دکمهٔ تست هستند که به کاربر اجازه میدهد عملکرد مکانیزم قطع را بدون نیاز به ایجاد خطا در مدار، بررسی کند.

*وظایف کلید حرارتی با دسته گردان برند NSC:

رنج کلید MPCB متناسب با ظرفیت موتور انتخاب می‌شود و به کاربران امکان میدهد تا تنظیمات حفاظتی را به‌صورت دقیق انجام دهند.
وظیفه کلید حرارتی این است که از موتورهای الکتریکی در برابر شرایط غیرعادی مانند اضافه‌بار، اتصال کوتاه، افت ولتاژ و عدم تعادل فاز محافظت کند.

» محافظت در برابر اضافه‌بار:

اگر جریان موتور از حد مجاز فراتر رود، مکانیزم حرارتی (بی‌متال) فعال شده و مدار را قطع میکند تا از گرم شدن و سوختن سیم‌پیچ موتور جلوگیری شود.

» محافظت در برابر اتصال کوتاه:

در صورت وقوع اتصال کوتاه، مکانیزم مغناطیسی کلید به سرعت عمل کرده و مدار را قطع میکند تا از آسیب شدید به موتور و تجهیزات الکتریکی جلوگیری شود.

» حفاظت در برابر افت ولتاژ و قطع فاز:

اگر یکی از فازها قطع شود یا ولتاژ کاهش یابد، کلید حرارتی مدار را خاموش میکند تا از آسیب رسیدن به موتور جلوگیری شود.

» مدیریت جریان راه‌اندازی و عملکرد موتور:

این کلید میتواند جریان موتور را کنترل و تنظیم کند تا از مصرف انرژی بیش از حد و کاهش عمر مفید موتور جلوگیری شود.

» افزایش عمر مفید موتور:

با جلوگیری از شرایطی که باعث فرسودگی و آسیب به موتور میشود، هزینه‌های تعمیر و نگهداری کاهش یافته و موتور، عمر بیشتری خواهد داشت.

*موارد زیر تنها چند نمونه از وسایلی است که توسط موتورهای الکتریکی در ساختمانهای تجاری و صنعتی کار میکنند:

» تهویه مطبوع پشت بام، چیلر، کمپرسور، پمپ حرارتی و برج خنک‌کننده.
» فن های استخراج و تزریق و همچنین واحدهای انتقال هوا.
» سیستم های پمپاژ آب
» آسانسور و سایر وسایل بالابر.
» تسمه نقالهٔ صنعتی و سایر ماشین آلات مورد استفاده در فرآیندهای تولید.
» ماشین آلات صنعتی مانند: پرس ، ماشین تراش و ماشین های خط تولید کارخانجات.

*ساختار کلید حرارتی با دسته گردان برند NSC، چگونه است؟

» حفاظت حرارتی:
این بخش برای محافظت از موتور در برابر اضافه‌بار طراحی شده است.
در اینجا، از یک تیغهٔ بی‌متال استفاده میشود که در صورت عبور جریان بیش از حد، گرم شده و پس از مدتی باعث قطع مدار میشود.
این نوع حفاظت معمولاً دارای زمان تأخیر است تا از قطع ناگهانی موتور جلوگیری کند.

» حفاظت مغناطیسی:
در صورت وقوع اتصال کوتاه، جریان ناگهانی شدیدی از مدار عبور میکند.
یک سیم‌پیچ مغناطیسی این افزایش شدید جریان را تشخیص داده و بلافاصله مدار را قطع میکند.
این نوع حفاظت بسیار سریع عمل میکند تا از آسیب به موتور و تجهیزات جلوگیری کند.

» ترمینال‌های ورودی و خروجی:

برای اتصال به منبع تغذیه و موتور الکتریکی.

» مکانیزم قطع و وصل (کنتاکت‌ها):

دارای کنتاکت‌های اصلی که جریان را به موتور منتقل کرده و در صورت نیاز قطع میکنند.

» دکمهٔ تنظیم جریان نامی:

برای تنظیم جریان حفاظتی بر اساس جریان نامی موتور.

» مکانیزم قطع فاز (Phase Loss Protection):

در صورت قطع شدن یکی از فازها، مدار را برای جلوگیری از آسیب به موتور قطع میکند.

» دکمه‌های تست و ریسِت:

دکمهٔ تست برای بررسی عملکرد کلید و دکمهٔ ریست برای راه‌اندازی مجدد بعد از قطع شدن مدار.

» کنتاکت‌های کمکی (Auxiliary Contacts – اختیاری):

برخی مدل‌ها دارای کنتاکت‌های کمکی برای ارسال سیگنال قطع یا وصل به سیستم‌های کنترلی هستند.

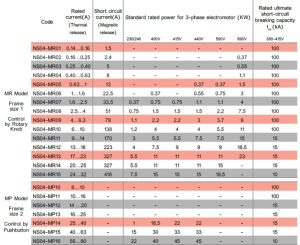

*رنج کلید حرارتی با دسته گردان برند NSC:

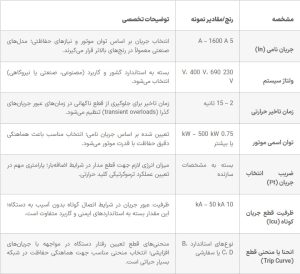

در ادامه یک جدول تخصصی‌تر با جزئیات فنی برای رنج کلید حرارتی با دسته گردان (MPCB) ارائه شده است.
توجه داشته باشید که مقادیر دقیق ممکن است بسته به استانداردهای تولیدکننده، کاربرد و شرایط محیطی متغیر باشد.

حال که متوجه شدید کلید حرارتی چیست، باید بدانید که آنها در موتور های الکتریکی استفاده میشوند.
بنابراین محافظت کافی از آنها با کلید حرارتی مغناطیستی یا MPCB بسیار مهم است.

✓ تفاوت MPCB یا همان کلید حرارتی با دسته گردان، با سایر کلیدها در این است که میتواند در برابر عدم تعادل فاز و افت فاز محافظت کند.
موتورهای مدار سه فاز برای کارکرد مؤثر به سه هادی زنده با ولتاژ متعادل نیاز دارند.
عدم تعادل بیش از دو درصد برای عمر مفید موتور مضر است.
اگر یکی از ولتاژهای فاز به طور ناگهانی از بین برود، این اثر آسیب بیشتری خواهد داشت، زیرا موتور تنها با دو فاز به کار خود ادامه میدهد.

مدار شکن محافظ موتور قادر است این شرایط را با اندازه گیری اختلاف بین ولتاژهای فاز تشخیص دهد و در صورت وقوع، بلافاصله موتور را قطع کند.

✓ توجه به این نکته ضروری است که عدم تعادل جریان فاز در سیستم های سه فازی که بارهای تک فاز مجزا را تامین میکنند، طبیعی است.

اما زمانی که مدار سه فاز، یک موتور الکتریکی را تغذیه میکند غیرقابل قبول است.

*قابلیت های کلید حرارتی با دسته گردان برند NSC، چیست؟

علاوه بر حفاظت جامع کلید حرارتی با دسته گردان، از موتورهای الکتریکی در برابر جریان‌های بیش از حد، اتصال کوتاه، افت ولتاژ، افزایش ولتاژ و عدم تعادل فاز، شامل موارد زیر نیز است:

» کنترل دقیق جریان:

این کلیدها میتوانند به طور دقیق جریان‌های نامی و جریان‌های راه‌اندازی موتور را مدیریت کنند و از آسیب رسیدن به موتور جلوگیری کنند.

» قابلیت تنظیم:

بسیاری از MPCBها دارای تنظیمات قابل تنظیم هستند که به کاربر اجازه میدهند تا پارامترهای حفاظت را بر اساس نیازهای خاص موتور تنظیم کنند.

» توقف سریع و ایمن:

در صورت بروز خطا، این کلیدها، به سرعت مدار را قطع میکنند که این امر باعث کاهش زمان مواجههٔ موتور با شرایط غیرعادی و جلوگیری از آسیب‌های جدی میشود.

» مکانیسم قطع حرارتی و مغناطیسی:

MPCBها دارای مکانیسم‌های قطع حرارتی و مغناطیسی هستند که حفاظت بیشتری در برابر جریان‌های بالا و طولانی مدت فراهم میکنند.

» افزایش عمر مفید موتور:

با جلوگیری از شرایطی که ممکن است به موتور آسیب بزند، این محصولات، به افزایش عمر مفید موتور کمک میکنند.

» تطبیق‌پذیری با انواع موتورها:

این کلیدها برای انواع مختلف موتورها، از جمله موتورهای با قدرتهای مختلف و کاربردهای متفاوت، قابل استفاده میباشند.

» قابلیت راه‌اندازی مجدد:

پس از قطع مدار به دلیل خطا، MPCBها به راحتی قابل راه‌اندازی مجدد هستند که این امر باعث کاهش زمانِ از کار افتادگیِ سیستم میشود.

تفاوت کلید حرارتی با دسته گردان، با کلیدهای بی متال:

یکی در مورد قطع موتور بوده که در بی متال ها، مدار فرمان را قطع میکنند و در مورد کلید حرارتی، مستقیما سه فاز مدار قدرت را قطع میکنند.

مورد دوم این است که کلید حرارتی، برای حفاظت از مدار در مقابل جریان حرارتی و همینطور هنگام جریان مغناطیسی مورد استفاده قرار میگیرد،

ولی بی متال الکتروموتور را فقط از نوسانات جریان حرارتی محافظت میکند.
